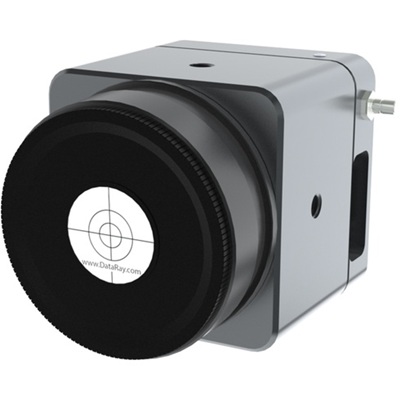

TaperCamD-LCM 擁有25 x 25 mm的大型有效探測面積、420萬像素、12.5 x 12.5 微米（等效）像素尺寸，支持光學和電子觸發的全局快門，信噪比高達2500:1，是目前通過USB供電的激光束分析儀中具有最大有效傳感面積的產品。該設備將 WinCamD-LCM 的高信噪比與全局快門技術，與高質量的光纖錐結合，提供了一種緊湊且易于使用的解決方案，適用于多種大功率連續波或脈沖激光的測量。
我們一站式供應各種類型的激光分析儀，光束分析儀，光斑分析儀，光斑輪廓測量?jī)x，狹縫掃描儀，光束質量分析儀，激光斷面分析儀，光束輪廓儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
TaperCamD-LCM具有25 x 25 mm的有效面積，4.2 Mpixels像素，12.5 x12.5μm有效像素尺寸，全局快門的光學和電子觸發以及2500：1的SNR，并且提供最大的有源傳感器區域和USB端口供電。WinCamD-LCM是一款的高信噪比和全局快門與高質量光纖錐形相結合的大光束輪廓分析儀。TaperCamD-LCM提供了一種結構非常緊湊，且易于使用的測量方法，可用于測量各種大型CW或脈沖激光。TaperCam系列大光斑輪廓分析儀非常適用于以下應用：CW和脈沖激光輪廓分析; 激光系統現場維修; 光學組件; 儀器校準; 光束漂移和記錄，OEM整合; 光束加工質量監控。
產品特點：
355至1150 nm，標準CMOS檢測器
4.2百萬像素，2048 x 2048，25 x 25 mm有效區域
12.5μm像素（有效）
HyperCal? - 動態噪聲和基線校正軟件； 端口供電的USB 3.0; 柔性螺釘鎖定3米電纜; 沒電磚
12位ADC，板載微處理器，25,000：1電子自動快門，79μs至2 s ；2,500：1 SNR
無窗口傳感器標準，無邊緣；全局快門，光學/ TTL觸發器
隔離脈沖觸發和并行捕獲
典型應用：
連續波和脈沖激光輪廓分析
激光器和激光系統的現場維修
光學組裝和儀器調校
光束漂移和記錄
規格參數：
| 型號 | TaperCamD-LCM |
| 波長范圍 | 355 to 1150 nm |
| 像素?cái)?shù)量（H x V） | 4.2 MPixel，2048 x 2048 |
| 成像區域 | 25 x 25 mm |
| 像素尺寸 | 12.5 x 12.5 μm |
| 最小可測光束（10 像素） | ~125 μm |
| 快門類型 | Global（全局快門） |
| 最大幀率* | 60 Hz |
| 單脈沖采集重復頻率 PRR | USB 2.0：6.3 kHz USB 3.0：12.6 kHz |
| 信號對 RMS 噪聲比 | 2,500:1（光學 34 dB / 電氣 68 dB） |
| 電子快門范圍 | USB 2.0：12,600:1（41 dB） USB 3.0：25,000:1（44 dB） |
| ADC | 12-bit |
| 可測光源類型 | 連續波（CW）和脈沖光源；支持 CW 至 12.6 kHz 單脈沖隔離 軟件可配置，支持自動觸發、同步觸發和可變延時 |

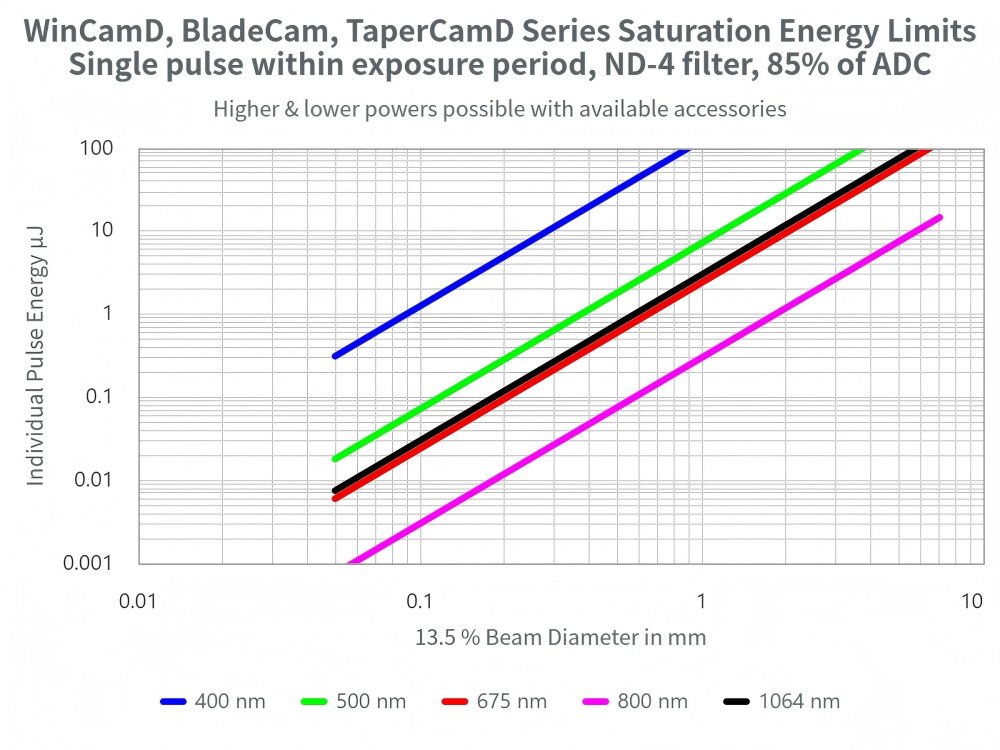

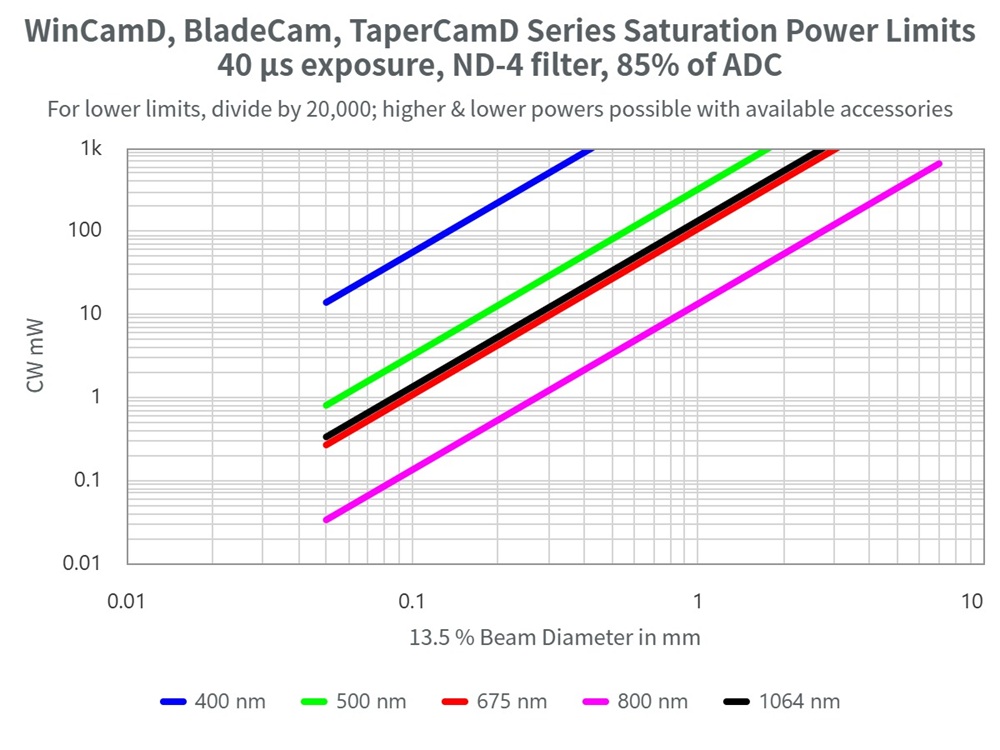

| 測量光束功率 | 詳見功率圖表 |
| 手動光束衰減 | 附帶 2" NDXL-1、NDXL-2、NDXL-4 中性密度濾光片 |
| 顯示的光束輪廓 | 線圖、2D 和 3D 圖像 歸一化或非歸一化 線性或?qū)?shù)坐標，支持 10 倍縮放 2D、3D 支持 10 色、32 色、最大色階或灰度顯示 等高線顯示支持 10 色和 32 色 |
| 測量與顯示的輪廓參數 | 原始與平滑輪廓 三角形移動平均濾波，最高至 10% FWHM |
| 光束直徑測量 | 用戶設定兩級 Clip 值下的直徑 Gaussian 與 ISO 11146 二階矩直徑 用戶設定 Clip 值下的等效直徑 等效狹縫與刀口直徑 |
| 光束擬合 | Gaussian 和 Top Hat 擬合及擬合優度（%） 等效狹縫擬合 |
| 光束橢圓性 | 主軸、次軸與平均直徑；自動軸向定位 |
| 重心位置 | 相對和絕對重心 基于強度加權的重心與幾何中心 光束漂移顯示與統計分析 |
| 測量精度 | 插值直徑的處理分辨率為 0.1 μm 絕對精度依賴于光束特性，通?？蛇_(dá)約 ±1 μm 重心精度同樣依賴光束，可達到 ±1 μm（通過所有像素中心加權計算） |
| 處理選項 | 圖像與輪廓平均：1、5、10、20 次或連續 背景采集與扣除 用戶設定矩形采集區域 用戶設定或自動橢圓包絡區域，帶光束跟蹤處理 支持保存為 *.ojf 文件，保留測試配置 |
| 合格/不合格顯示 | 屏幕顯示可選擇合格/不合格顏色，適合質檢與生產使用 |
| 數據記錄與統計 | 最小值、最大值、平均值、標準差，最多支持 4096 組樣本 |
| 相對功率測量 | 滾動直方圖（基于用戶初始輸入），單位包括：mW、μJ、dBm、%、自定義（相對于參考值） |
| 光通量 | 支持用戶定義區域內的光通量測量 |
| 認證 | RoHS、WEEE、CE |
| 多攝像頭支持 | 最多支持 4 臺攝像頭并行采集，最多支持 8 臺串行采集 |

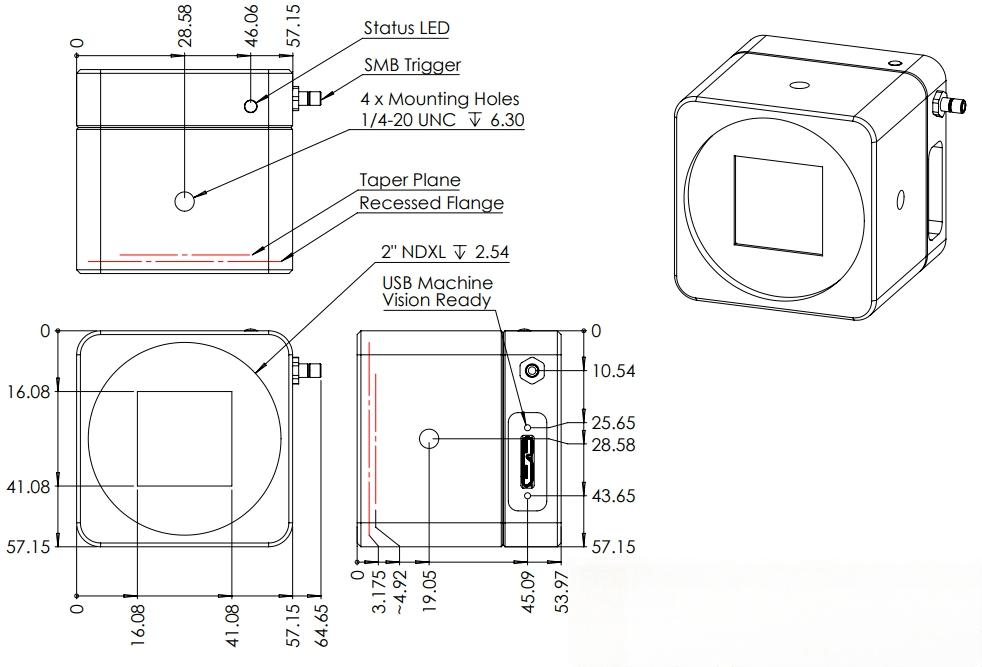

| 探頭尺寸 | 57 x 57 x 54 mm |
| 從外殼/濾光片到傳感器的光學深度（無窗口）±0.2 mm | TBA mm（使用 NDXL 濾光片時為 TBA mm） |
| 安裝方式 | 1/4-20 螺紋 |
| 設備重量（含 MagND 濾光片與濾光片蓋） | TBA oz（TBA g） |
| 最低系統要求 | Windows 10 64-bit |
