QBX-16是一款高性能任意波形普克爾盒驅動器，兼具高電壓與高帶寬性能。其核心是一個增益為300:1的信號放大器，能將0-5.33V的模擬輸入信號無損放大至0-1600V的高壓輸出，精準復現任意輸入波形。該驅動器支持高達300kHz的重復頻率，并具備極快的響應速度（<1μs上升時間），是電光調制、光束偏轉、壓電驅動和超聲波應用的理想選擇。采用強制風冷設計，提供完善的過熱保護，確保在苛刻的科研與工業環境中穩定運行，是實現精密光電控制的強大引擎。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，任意波形普克爾盒驅動器，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QBX-16是一款專為連續脈沖應用設計的普克爾盒驅動器，可實現輸出電壓值的連續可調。本質上這是一個單通道信號放大器，在連接普克爾盒時可作為電光調制器使用，但其應用領域不僅限于此。
該模塊需搭配+24V直流電源和波形發生器來設置工作電壓與信號形態。驅動器基于電壓放大器架構，最高輸出達1600V。支持0-5.33V低壓模擬輸入信號以300:1的比例進行任意波形放大，并傳輸至普克爾盒。

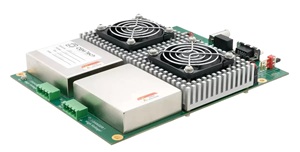

QBX-16配備雙風扇主動散熱系統。該驅動器僅提供PCB板形態版本。輸出極性、增益、負載類型、最大輸出電壓等參數支持定制化修改。
另有體積更小但功率較低的QBX-08型號（最高800V）可選，提供PCB板或整機封裝版本。
電光調制（光調制、光束偏轉、光束控制）
壓電執行器、MEMS執行器
超聲波設備
作為單通道信號放大器
任意波形輸入信號放大
高電壓輸出 - 最高1600 V
高頻率（帶寬） - 滿幅電壓下60 pF負載時達50 kHz，較低電壓及負載下可達300 kHz
快速瞬變響應 - 全斜率切換時間<1 μs，
壓擺率約1.5 kV/μs
| 電源輸入 | 24 V DC, 3.5 A |
| 信號輸入 | 模擬信號 0-5.33 V |
| 輸入阻抗 | 50 Ω |
| 輸出類型 | 高壓信號（復現低壓輸入信號波形） |
| 輸出極性 | 雙極性 |
| 輸出電壓 | 0-1600 V（300:1 放大比例） |
| 重復頻率 | 最高300 kHz（低負載與電壓時），同時受限制公式：fMAX* C * U2 = 8W 舉例： ~50 kHz @ 1600 V 且 60 pF ~130 kHz @ 1000 V 且 60 pF |
| 上升/下降時間 | < 1 μs |
| 延遲時間 | < 1.5 μs |
| 負載類型 | 容性 |
| 負載電容 | < 60 pF |
| 冷卻方式 | 風冷（集成雙風扇） |
| 工作溫度 | +10 … +40 °C |
| 存儲溫度 | -20 … +60 °C |
| 濕度范圍 | 0 ... 90%，無冷凝 |
| 保護機制 | 過熱保護 |
| 尺寸（長×寬×高） | 220×170×45 mm |
| 重量 | 1.2 kg |
